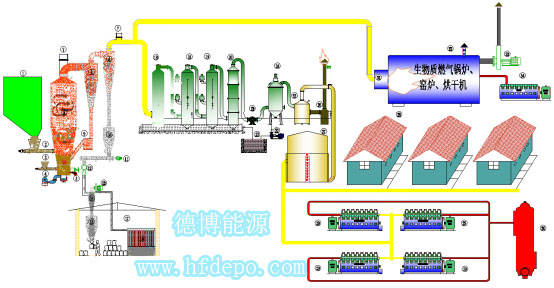

生物質流化床氣化發電多聯產系統圖

一、原料

木屑、竹屑、秸稈等。

二、多聯產產品

1、電力

生物質氣化后的燃氣經冷卻、凈化后送入內燃發電機組發電，或者直接送入鍋爐燃燒生產蒸汽發電。

2、生物質炭

2.1木（竹）炭

木（竹）屑氣化后的木（竹）炭含碳80~85%，可采用物理法生產高品質活性炭，或者直接用以生產機制木炭。

2.2秸稈炭

秸稈氣化后的秸稈炭含碳45~50%，可用以生產炭基復合肥。

3、提取液

冷卻凈化過程中，燃氣中的生物質提取液溶入循環水中，隨著系統的不斷運行，提取液濃度不斷增加，當達到出售濃度時，直接出售給葉面肥廠用以生產葉面肥。

4、熱力

生物質氣化后的燃氣可直接送入鍋爐、窯爐燃燒，生產蒸汽或為窯爐提供熱源。

內燃發電機組排煙尾氣溫度約550℃，可生產蒸汽或熱水、或者用于物料的烘干、制冷。

5、燃氣

生物質氣化后的燃氣經冷卻凈化后作為居民的生活用氣。
