生物質雙流化床氣化合成甲烷氣系統

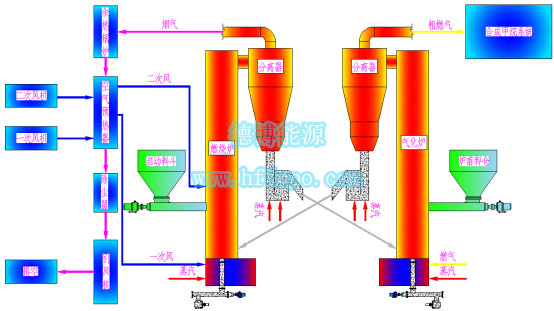

一、雙流化床合成甲烷氣工藝
利用雙流化床生物質氣化裝置制備合成氣，合成氣經過冷卻、凈化及變換單元，得到滿足甲烷變換摩爾比的合成原料氣。合成原料氣經過甲烷合成反應，獲得高濃度的甲烷氣，合成過程中的反應熱被余熱鍋爐吸收用于發電及產蒸汽，甲烷氣經過分離環節進一步提高甲烷純度。
二、雙流化床氣化技術
以空氣為氣化劑的雙流化床氣化方式獲得主要成分為CO和H2的合成氣，雙流化床由于氣化過程不需要純氧，投資較低（沒有空分設備），合成氣中甲烷含量大于10%，有利于后續合成工段。
三、工藝參數
|
序號 |
項目 |
單位 |
數值 |
備注 |
|
|
20t/h（原料） |
2×20t/h（原料） |
||||
|
1 |
燃氣凈輸出量 |
Nm3/h |
18696 |
37392 |
|
|
2 |
年燃氣輸出量 |
萬Nm3/a |
14022 |
28044 |
|
|
3 |
干燃氣成分 |
|
|
|
|
|
3.1 |
H2 |
% |
39.1 |
|
|
|
3.2 |
CO |
% |
27 |
|
|
|
3.3 |
CO2 |
% |
18 |
|
|
|
3.4 |
CH4 |
% |
10 |
|
|
|
3.5 |
O2 |
% |
0.05 |
|
|
|
3.6 |
C2H4 |
% |
2 |
|
|
|
3.7 |
C2H6 |
% |
0.5 |
|
|
|
3.8 |
C3H6 |
|
0.3 |
|
|
|
3.9 |
C3H8 |
% |
0.2 |
|
|
|
3.10 |
N2 |
% |
2.5 |
|
|
|
3.11 |
NH3 |
% |
0.28 |
|
|
|
3.12 |
H2S |
% |
0.07 |
|
|
|
4 |
粗燃氣低位熱值 |
kJ/Nm3 |
13196 |
|
|
|
5 |
粗燃氣高位熱值 |
kJ/Nm3 |
14497 |
|
|
|
6 |
生物油產量 |
t/h |
0.2 |
0.4 |
|
|
7 |
生物油年產量 |
t/a |
1500 |
3000 |
|
|
8 |
余熱回收蒸汽產量 |
t/h |
19.25 |
38.5 |
|
